一、設計概述

（一）項目概述

   移動智能家居系統，通過實物展出、場景復原、互動交流等多種形式，以聲、光、電等高科技手段，展示百年來通信行業與社會、與城市發展息息相關、一起脈動的歷程，使市民和游客在身臨其境中追尋逝去的歲月，體會厚重的百年文化積淀與城市文明進步的合拍。

   以時間為主線，回顧通信系統在人民生活中重要的扮演角色。直至演變到現代，利用現代科技，整合多種產品，服務民生，造福社會。

（二）設計依據

結合行業依據經驗范圍而定。

（三）控制區域與內容

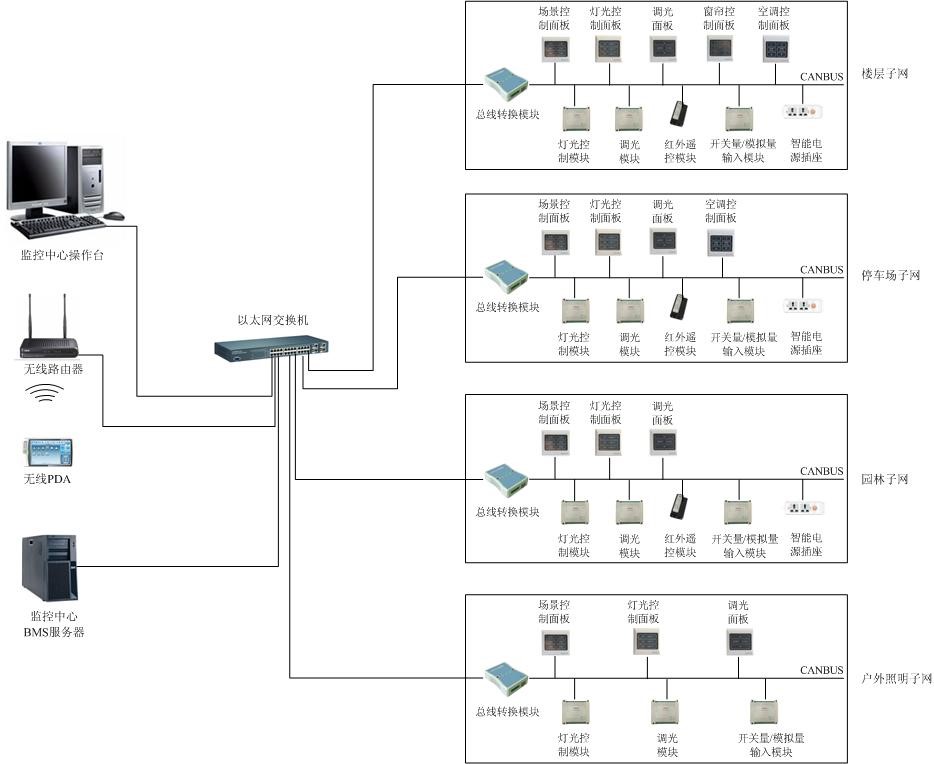

①  AISAC-1000系統采用CANBUS總線技術，系統的特點可以簡單概述為：

●總線制結構    ●分散、集中、對等控制     ●模塊化安裝

●開放的協議    ●現場面板采用標準86盒    ●模塊采用標準導軌安裝

●模塊具有獨立的CPU和儲存器              ●2.4G無線傳輸控制

②  控制區域：    智能家居樣板展示區

③  控制光源類型：白熾燈、石英射燈。

④  輸入設備：    2.4G遙控器、、情景面板。

⑤  控制類型：    開關量控制、紅外學習控制。

⑥  控制方式：    集中控制、現場控制、定時控制、遙控控制、手機控制、電腦控制。

二、設計功能說明

智能家居系統具有遙信、遙測、遙控、遙視和遙調，所謂“五遙”功能，對整個系統進行集中監控管理，實現操作的便捷性，提升生活的檔次，使生活更加舒適、智能化。

系統設置控制操作權限。如果需要并得到相應授權，系統管理人員可以對系統監控對象、人員權限等進行配置；系統值班操作人員可以對有關設備進行遙控或遙調，以便處理相關事件或調整設備工作狀態，確保設備在最佳狀態下運行。

視頻監控：樣板間安裝網絡攝像機，通過攝像機能夠實時監控樣板間人員進出情況、監控樣板間內的實時狀況，出現緊急情況可聯動告警、照明系統，也可短信告警。

視頻數據通過IP網絡傳送到監控中心錄像服務器進行存儲，實時畫面可在監控顯示屏上顯示。

觸摸式情景水晶控制面板： 面板可設置“回家模式”“會客模式”“娛樂模式”“離家模式”

回家模式—燈光1開啟、窗簾開啟、空調打開、熱水器、飲水機、電飯煲開啟。

會客模式—燈光1、燈光2開啟、窗簾關閉。

娛樂模式—燈光關閉，電視打開、音箱開啟、窗簾關閉。

離家模式—燈光全部熄滅，窗簾關閉、所有受控設備關閉。

遙控器：2.4G遙控器，基于2,4G無線發射頻段，具有距離遠，反應速度快，無需特定角度遙控，可穿墻遙控。遙控燈光、窗簾的開啟以及家電。

手機控制：使用基于IPHONE的智能手機，并安裝手機軟件，可實現手機對家居的電氣設備進行智能操控與管理。接入智能家居運營終端平臺，可以實現查看監控，并在家居運營平臺儲存信息與事件。

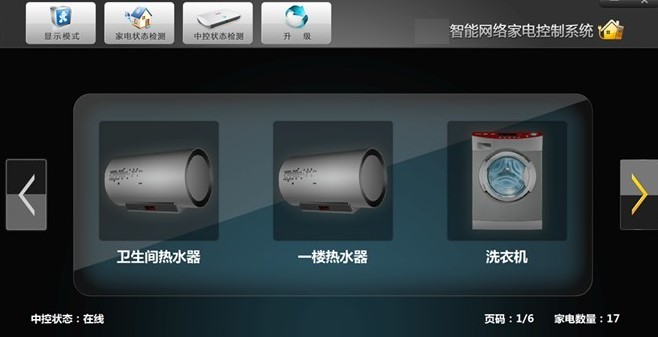

電腦控制：做為電腦的控制終端，可以對家居的電氣設備進行有效的管理與控制。查閱信息、打印報表、修改配置功能等。

三、技術要點

1、照明部分：

整套照明控制系統為分布式照明監控系統，采用強弱電分離布線技術，

強電部分：照明燈具----控制模塊之間為強電部分，220V供電。電源線。

弱電部分：控制開關----控制模塊之間為弱電部分。24V供電。四芯控制線。

2、電動窗簾部分：

       窗簾電機與軌道安裝于窗口上方，從電機處引3根2.5平的電源線至配電柜中的窗簾模塊。

3、智能家居控制部分：

通過紅外學習控制器，學習家電的代碼，從而學習到一個遙控器中，做到“一鍵掌控所有設備”。

4、安防控制系統：

   通過布置安防點位，短信告警，例如：煤氣告警信息，聯動控制煤氣機械手動作，從而解決傳統安防的弊端：只告警，沒有處理聯動情況的發生；水浸感應控制，同時可以聯動電磁閥，關閉供水管道，從而保護客廳或者家庭的木地板；

5、視屏監控系統：

  通過網絡攝像機，可以實時查看家庭中的情況，查看家中的老人或者小孩，為你的孝心增添一雙眼睛。如果覺得不安全，可以設置為布防/撤防狀態，布防時，打開網絡攝像機，查看視屏監控；撤防時，隱藏關閉攝像機。既保護您的隱私，又為你的安全提供保證。

6、詳細控制部分，詳見控制表格。

7、配電箱位于室內的木柜中暗藏。在配電柜中，安裝有電源模塊、燈光模塊、窗簾模塊、

   集中數據采集模塊。

8、需要IPHONE手機一臺以及卡。

9、現場服務器一臺以及固定IP地址一個。
